膨胀剂-外加剂类-产品展示-武汉市李氏强立建材有限公司

手　机：15927078899
电　话：027-61903620
地　址：黄陂区盘龙城经济开发区刘店
生产：粘结剂、勾缝剂、外加剂、界面剂、砂浆王、保温砂浆、抗裂砂浆

膨胀剂您当前的位置：首页 > 产品展示 > 外加剂类

膨胀剂
早强防冻剂
早强剂

产品概述

一种新型混凝土外加剂。通过与混凝土中的水泥、水水化反应来产生体积变大的结晶,从而引起混凝土体积膨胀,产生一定预应力,以助于控制混凝土收缩开裂...

适用范围
主要应用于防裂、抗渗、补偿收缩的混凝土工程。与普通水泥、矿渣水泥、火山灰水泥及粉煤灰水泥适应性良好。

付款方式、面议

运输方式、量大可以免费送货上门

产品价格、厂家直销、量大从优、详情面议

1.通常需要加强养护：材料领域的膨胀剂通常是通过与水反应产生体积增大的晶胞（例如钙矾石）、继而引发膨胀，所以在使用过程中给予足够养护是必要的；
2.膨胀剂不是胶凝材料：强度型复合材料的原料通常分为粗骨料（粗集料），细骨料（细集料），胶凝材料（粘合剂），以及功能性外加剂（例如减水剂、促凝剂缓凝剂等）。膨胀剂通常呈固态粉末状，其用途不在于粘合，不可以替代胶凝材料的作用。

使用方法

BH-UEA膨胀剂掺量为胶凝材料用量的百分比，直接散到水泥中加入搅拌，并延长搅拌时间1分钟以上，对填充后浇缝或加强带的膨胀砼掺量应加大到14-16%。

使用BD-=UEA砼膨胀剂的砼水泥强度不得低於32.5级，水泥用量不得少於300KG/m3，水灰比小於0.5.在砼终凝前反复失抺压、防止深层裂缝的出现。

泵送型膨胀剂主要用於需要泵送的膨胀砼和流态、大体积、灌浆等膨胀砼，该产品可泵性好，直接使用不再需要其它外加剂，泵送、防水、抗裂一次完成。

使用方法图片

使用方法1
使用方法2
使用方法3
使用方法4

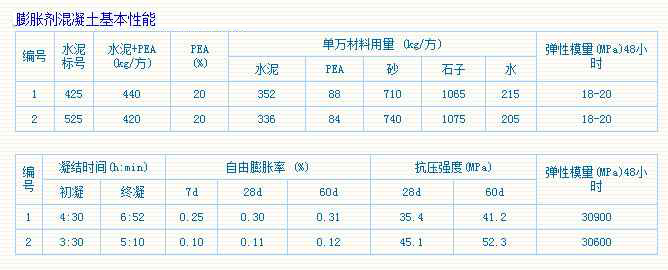

注意事项

1、膨胀剂的掺量问题

由于膨胀剂本身具有活性,可视为水泥的一部分,因而其掺量的计算方法是按等量替代胶凝材料的内掺法。在实际工程中,应根据不同的结构部位,科学合理地掺入不同数量的膨胀剂,才能达到补偿收缩的要求。,如果膨胀剂掺量过多,不仅会增加成本,还会给施工带来不便,这也是目前膨胀剂存在的问题。

2、限制膨胀率问题

混凝土的限制膨胀率ε2 在工程应用中非常重要。它随着混凝土强度的提高而增大,但二者并不成正比例关系。ε2 数值大,自应力值高,其补偿收缩、防裂抗渗的能力强;ε2 数值小,其防裂抗渗的能力弱。因此,限制膨胀率ε2 是建筑结构防裂抗渗的重要参数。

3、加强搅拌,提高膨胀剂的均匀性

膨胀剂的均匀性是保证补偿收缩混凝土防裂、抗裂的基本条件,提高混凝土外加剂膨胀剂均匀性的主要措施有:
①严格按搅拌制度拌和混凝土,拌和时间应比普通混凝土延长30 s,以保证膨胀剂与水泥、减水剂拌和均匀,提高其匀质性;
②混凝土的运输、布料应严格按照施工规范进行,防止离析。
4、遵循膨胀剂的选用原则
首先应正确地选用膨胀剂;使用混凝土膨胀剂时,必须保证一定的温度和湿度,钙矾石的性能才能保持稳定;使用混凝土外加剂膨胀剂必须严格遵循国家标准,因地制宜地进行选用。
5、加强养护
膨胀剂只有与水泥均匀混合,通过充分水化才能实现要求达到的膨胀率。膨胀剂在水泥水化过程中需要较多的水分,实践表明,仅靠拌和水是远远不能满足水化要求的,因而加强补偿收缩混凝土浇注后的供水养护十分重要,补偿收缩混凝土的保湿养护期应小于14天。
